一体化预制泵站质量检查与验收

2020-11-08 11:19:36

一体化预制泵站质量检查与验收

5.1一般规定

5.1.1质量检查与验收应在施工单位自查合格的基本上,报监理(基本建设)企业按规定程序流程开展质量检验。

5.1.2检验批的区划可依据与施工流程相一致,且便捷工程施工与验收的标准,由工程施工、监理及施工单位共同商定。

5.1.3检验批质量验收应按主控芯片新项目和一般新项目开展验收,由建设单位机构施工单位、施工单位等开展验收。

5.1.4一体化泵站施工质量应符合设计方案文档的规定和有关专业验收标准的规定。机电设备安裝应符合现行标准国家标准《泵站安装及验收》SL317的规定。

5.2检查与验收

Ⅰ主控芯片新项目

5.2.1一体化泵站外型质量应符合下述规定:

1表面应光洁整平,没有气泡、缝隙、凹痕和损坏形变。

2井筒颜色一致,插口完好无损,无裂纹形变。

检查总数:悉数检查。

检验方式:观查检查。

5.2.2一体化泵站的零部件、设备、元器件和关键原材料,安裝常用的设备性原材料和机器设备用食油,应符合建筑工程设计和其产品执行标准的规定,并有检验合格证书或产品合格证。

检查总数:悉数检查。

检验方式:观查检查。

5.2.3井底座与管道施工质量应符合下述规定:

1井底座对接设计标高容许误差0~11mm。

检查总数:每插口1点。

检验方式:用全站仪或水准仪测量。

2井底座与管路联接的每一个插口坚固、管井无脏东西。

检查总数:每插口1点。

检验方式:用返光检查镜对每一个插口检查。

3井底座管理中心误差小于或等于20毫米。

检查总数:每井1点。

检验方式:用全站仪或水平仪准确测量。

5.2.4井筒安裝质量应符合下述规定:

1井筒孔下设计标高容许误差±11mm。

检查总数:每井筒管理中心1点。

检验方式:用全站仪或水准仪测量。

2井筒竖直容许误差0.5º.

检查总数:每井周壁4点。

检验方式:用全站仪或水平仪准确测量。

Ⅱ一般新项目

5.2.5一体化泵站基本质量应符合下述规定:

1基本设计标高容许误差0~15mm。

检查总数:每井1点。

检验方式:用水准仪测量。

2基本两边总宽容许误差0~11mm。

检查总数:每井坑2点。

检验方式:用刻度尺准确测量。

3基本薄厚容许误差0~11mm。

检查总数:每井坑1点。

检验方式:用刻度尺准确测量。

4基本回填应用的原材料符合设计方案规定。

检验方式:观查,按相关法律法规标准规定和设计方案规定开展检查,检查检验报告。

5.2.6井坑回填质量应符合下述规定:

1回填原材料符合设计方案规定。

2不可潮湿回填,回填应密实度。

3回填压实度应与管路沟槽开挖回填压实度一致。

4回填应按设计方案规定层次对称性回填并压实。

3井坑回填土压实度应符合表6.7.2的规定;

检验总数:井筒四周4点

检验方式:观查、检查检验报告、检查工程施工纪录、用回填土压实度检查仪准确确测量。

5.2.7井筒直徑形变不可超过设计方案井筒直徑Do的0.03倍。

检验总数:井筒四周2点

检验方式:钢卷尺准确测量。

一体化预制泵站质量检查与验收

5.1一般规定

5.1.1质量检查与验收应在施工单位自查合格的基本上,报监理(基本建设)企业按规定程序流程开展质量检验。

5.1.2检验批的区划可依据与施工流程相一致,且便捷工程施工与验收的标准,由工程施工、监理及施工单位共同商定。

5.1.3检验批质量验收应按主控芯片新项目和一般新项目开展验收,由建设单位机构施工单位、施工单位等开展验收。

5.1.4一体化泵站施工质量应符合设计方案文档的规定和有关专业验收标准的规定。机电设备安裝应符合现行标准国家标准《泵站安装及验收》SL317的规定。

5.2检查与验收

Ⅰ主控芯片新项目

5.2.1一体化泵站外型质量应符合下述规定:

1表面应光洁整平,没有气泡、缝隙、凹痕和损坏形变。

2井筒颜色一致,插口完好无损,无裂纹形变。

检查总数:悉数检查。

检验方式:观查检查。

5.2.2一体化泵站的零部件、设备、元器件和关键原材料,安裝常用的设备性原材料和机器设备用食油,应符合建筑工程设计和其产品执行标准的规定,并有检验合格证书或产品合格证。

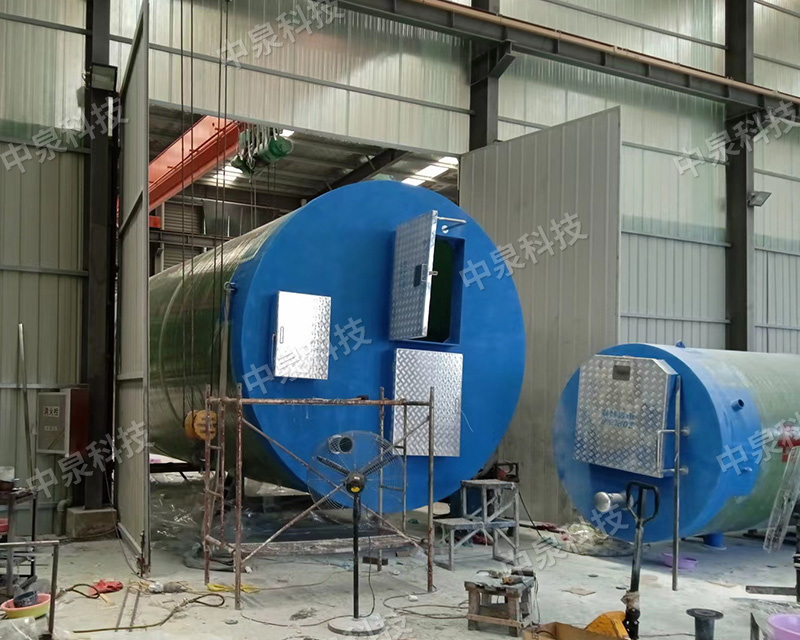

一体化预制泵站


检查总数:悉数检查。

检验方式:观查检查。

5.2.3井底座与管道施工质量应符合下述规定:

1井底座对接设计标高容许误差0~11mm。

检查总数:每插口1点。

检验方式:用全站仪或水准仪测量。

2井底座与管路联接的每一个插口坚固、管井无脏东西。

检查总数:每插口1点。

检验方式:用返光检查镜对每一个插口检查。

3井底座管理中心误差小于或等于20毫米。

检查总数:每井1点。

检验方式:用全站仪或水平仪准确测量。

5.2.4井筒安裝质量应符合下述规定:

1井筒孔下设计标高容许误差±11mm。

检查总数:每井筒管理中心1点。

检验方式:用全站仪或水准仪测量。

2井筒竖直容许误差0.5º.

检查总数:每井周壁4点。

检验方式:用全站仪或水平仪准确测量。

Ⅱ一般新项目

5.2.5一体化泵站基本质量应符合下述规定:

1基本设计标高容许误差0~15mm。

检查总数:每井1点。

检验方式:用水准仪测量。

2基本两边总宽容许误差0~11mm。

检查总数:每井坑2点。

检验方式:用刻度尺准确测量。

3基本薄厚容许误差0~11mm。

检查总数:每井坑1点。

检验方式:用刻度尺准确测量。

4基本回填应用的原材料符合设计方案规定。

检验方式:观查,按相关法律法规标准规定和设计方案规定开展检查,检查检验报告。

5.2.6井坑回填质量应符合下述规定:

1回填原材料符合设计方案规定。

2不可潮湿回填,回填应密实度。

3回填压实度应与管路沟槽开挖回填压实度一致。

4回填应按设计方案规定层次对称性回填并压实。

3井坑回填土压实度应符合表6.7.2的规定;

检验总数:井筒四周4点

检验方式:观查、检查检验报告、检查工程施工纪录、用回填土压实度检查仪准确测量。

5.2.7井筒直徑形变不可超过设计方案井筒直徑Do的0.03倍。

检验总数:井筒四周2点

检验方式:钢卷尺准确测量。
